泵轴位置：	卧式	作用原理：	射流式
配套动力类型：	电动机配套	种类：	内混式自吸泵
尺寸：	英寸

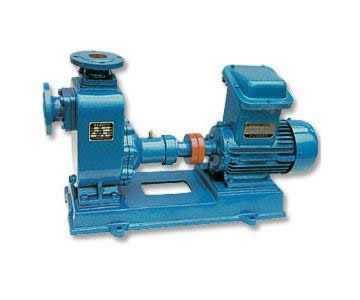

100BZH-40离心泵是一种大流量的高马力电泵，它由电机水泵连接构成，采用高质特殊的机械密封装置。具有结构紧凑、密封性能强、流量大、操作方便、维修容易、安全可靠等优点，适用于花园浇灌、塑料机、压铸机等冷却水供应、工厂环保供水的最好选择。

100BZH-40常见故障及排除方法：
泵不出水货出水量不足：
1、 ?旋转方向相反——调整方向。
2、 ?泵内储水不够——增加储水
3、 ?进水管路漏气或轴封漏气——检修、调整或更换。
4、 ?吸程过高——调整。
5、 ?滤网、叶轮流道堵塞——消除堵塞物。
6、 ?叶轮磨损严重——更换。
7、 ?转速太低——调整转速。
8、 ?滤网进水不够深——滤网一点不能露出睡眠。
水泵杂音及振动较大：
1、 ?超过规定使用范围——调整。
2、 ?底脚不稳——加固。
3、 ?轴弯曲——校正或更换，
4、 ?轴泵与电机轴不同心——重新调整、安装。
5、 ?水泵内掉进杂物——清楚杂物，
6、 ?轴承磨损严重——更换新轴承。
7、 ?泵内进入大量气体——检修进水管路。
轴承过热：
1、 ?润滑脂过多或过少——检查增减。
2、 ?水泵轴电机同轴度不好——重新安装、调整。
3、 ?轴承已坏——调整或更换。

100BZH-40使用和维护保养：
为了使水泵能正常运转，延长石油寿命，减少故障，必须正确地安装、使用、维护和保养。
1、 ?在设计安装时候，必须正确校对铭牌上的各项性能数据的范围内。
2、 ?泵轴与电机轴中心线是否一致，可用薄垫片调整使其同心，保持点击联轴器与泵联轴器向间隙为2毫米左右，上下、左右的差别不得超过0.1毫米。
3、 ?第一次启动前，必须预先向泵体内灌水，直至淹没叶轮。
4、 ?试转一下电机，检查泵轴旋转方向是否和泵指示方向一致，转动是否均匀，不能有卡住、异声等不正常现象。
5、 ?进水管路要仔细检查，不得漏气，滤网应完全浸没在水中，纺织堵塞和漏气。
6、 ?按所需水位接好水位信号线。
7、 ?水泵在运转过程中轴承温升不超过环境温度40℃，最高温度不超过80℃。
8、 ?定期检查口环磨损情况，间隙在直径方向大于1.5毫米时应更换。
9、 ?在环境温度低于零度时，要放尽泵内存水，纺织水泵冻裂。
10、 ?在擦汗那个时间停止使用时，将泵拆开，再将零件上的水擦干，涂上防锈漆，涂油装配后停放在干燥，洁净的地方。
11、 ?允许有少量水经过轴承体底面的漏水孔滴出。
12、 ?发现有不正常的噪音，应立即停机检查。
13、 ?要定期修理、及时更换易损件和润滑脂。
100BZH-40装配和拆卸：
泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。
1、 ?在热油中加热轴承至80℃，取出装在轴肩处。
2、 ?在两轴承间装上优质润滑脂压入轴承体内，然后再在两轴承面上装上优质润滑脂。
3、 ?把装好纸垫及毡圈的两端盖，分别装在轴承体两侧，并用螺栓紧固。注意轴承的两端盖的间隙在0.2毫米内，用纸垫调整，然后用手转动轴应灵活，均匀。

100BZH-40安装和校正：
1、 ?消除底座上油腻和污垢，把底座放在地基上。
2、 ?用水平仪检查底座的水平度，允许用契铁找平。
3、 ?用水泥浇灌底座和地脚螺栓孔眼。呆水泥干固后，紧固地脚螺栓。重新检查水平度。
4、 ?清理底座的支持平面，水泵脚及电机脚的平面，并把水泵和电机安装到底座上去。
5、 ?检查水泵轴和电机轴中心是否一致，请参照使用和维护保养中的第二点。
6、 ?安装进出水管前，将进出水扣的防护罩去掉。

100BZH-40水泵结构图：
进水接座、后盖板、泵体、叶轮、密封座、漏水孔、轴承体、联轴器、轴承、轴、密封件、叶轮螺母、出水接座、加水螺塞、进水座、逆水阀、泵体、吸水室、储水室、回水孔、叶轮、漏水孔、轴承体、轴、联轴器、轴承、密封件、泵盖、气水分离室、加水螺塞、出水座

序号	型号	流量m?/h	扬程m	吸程m	转速r/min	配用功率kw
1	40BZ-20	12	20	5	2900	1.5
2	50BZ-20	20	20	5	2900	2.2
3	50BZ-25	22	25	5	2900	3
4	50BZ-30	12	30	7	2900	3
5	50BZ-35	14	35	7	2900	4
6	50BZ-45	22	45	7	2900	5.5
7	50BZ-70	14	70	7	2900	7.5
8	65BZ-30	35	30	7	2900	4
9	65BZ-45	28	45	7	2900	5.5
10	65BZ-55	24	55	6	2900	7.5
11	80BZ-30	50	30	6	2900	7.5
12	80BZ-40	48	40	6	2900	11
13	80BZ-50	30	50	6.5	2900	11
14	80BZ-65	50	65	6.5	2900	15
