泵轴位置：	卧式	作用原理：	水环轮式
配套动力类型：	电动机配套	种类：	内混式自吸泵
尺寸：	英寸

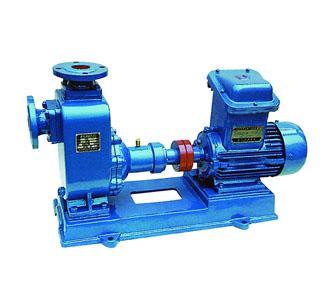

ZX系列自吸离心泵是属自吸式泵，它具有结构紧凑、操护方便、运行平衡、维修方便、效率高、寿命长、并有较强的自吸能力等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件。材质：铸铁、不锈钢。

■使用范围：
1、自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、自吸离心泵适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
3、自吸离心泵装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
4、自吸离心泵可和任何型号、规格的压滤机配套使用，将浆料送带滤机进行压滤的最理想配套泵种

故障及排除方法：
水泵不出水：
1、 ?泵壳内未加储液或储液不足——加足储液。
2、 ?吸入管路漏气——检查并派出漏气现象。
3、 ?转速太低——调整转速。
4、 ?吸程太高或吸入管路过长——降低吸程或缩短吸入管。
5、 ?机械密封泄露量过大——修复或更换。
6、 ?吸入管路气体不能从出口排出——使之排除。
杂音和振动较大：
1、 ?底脚不稳——加固。
2、 ?泵轴弯曲——更换或校正。
3、 ?汽蚀现象——调整工况。
4、 ?轴承磨损严重——更换。
5、 ?进扣管路内有杂物——清楚杂物
6、 ?进口电动机两者主轴不同心——调整同轴度。
出水不足：
1、 ?叶轮流道与吸入管被堵塞——排除堵塞物。
2、 ?叶轮或叶轮密封磨损严重——更换扣环。
3、 ?功率不足或转速太低——加足功率、调至额定转速。
轴功率消耗过大：
1、 ?流量过大——升高出口压力。
2、 ?转速太高——适当降低。
3、 ?泵轴弯曲或叶轮卡碰——更换或校正。
4、 ?泵内流道堵塞或被夹住——排除堵塞物。

型 号	口径(mm)		流量m 3 /h	扬程m	吸程m	功率kw	转速r/min	自吸性能min/5m	效率%	扬程m使用范围
	进口	出口
25ZX3.2-20	25	25	3.2	20	6.5	0.75	2900	1.9	43	10-20
25ZX3.2-20	25	25	3.2	20	6.5	1.1	2900	1.9	43	10-20
25ZX3.2-32	25	25	3.2	32	6.5	1.5	2900	1.8	40	20-32
32ZX3.2-20	32	32	3.2	20	6.5	1.1	2900	1.9	43	10-20
32ZX3.2-32	32	32	3.2	32	6.5	1.5	2900	1.8	40	20-32
32ZX3.2-50	32	32	3.2	50	6.5	3	2900	1.8	43	40-50
40ZX6.3-20	40	40	6.3	20	6.5	1.5	2900	1.9	50	10-20
40ZX6.3-32	40	40	6.3	32	6.5	2.2	2900	1.8	40	22-32
40ZX10-40	40	40	10	40	6.5	4	2900	1.5	43	30-40
40ZX6.3-50	40	40	6.3	50	6.5	4	2900	1.5	43	35-50
50ZX15-12	50	50	15	12	6.5	1.5	2900	2.4	63	8-12
50ZX18-20	50	50	18	20	6.5	2.2	2900	1.9	60	10-20
50ZX12.5-32	50	50	12.5	32	6.5	3	2900	1.5	55	22-32
50ZX20-30	50	50	20	30	6.5	4	2900	1.5	63	20-30
50ZX14-35	50	50	14	35	6.5	4	2900	1.5	55	25-35
50ZX10-40	50	50	10	40	6.5	4	2900	1.5	55	30-40
50ZX12.5-40	50	50	12.5	40	6.5	4	2900	1.5	55	30-40
50ZX12.5-50	50	50	12.5	50	6.5	5.5	2900	1.4	45	40-50
50ZX15-60	50	50	15	60	6.5	7.5	2900	1.4	48	40-60
50ZX20-75	50	50	20	75	6.5	11	2900	1.3	48	60-75
65ZX	65	65	30	15	6	3	2900	1.9	55	10-15
65ZX25-20	65	65	25	20	6	4	2900	1.9	60	10-20
65ZX35-17	65	65	35	17	6	4	2900	1.9	60	10-17
65ZX25-32	65	50	25	32	6	5.5	2900	1.5	55	22-32
65ZX25-50	65	50	25	50	6	7.5	2900	1.4	50	40-50
65ZX25-60	65	50	25	60	6	11	2900	1.5	50	40-60
65ZX25-70	65	50	25	70	6	15	2900	1.5	50	60-70
80ZX35-13	80	65	35	13	6	3	2900	2.4	61	8-13
